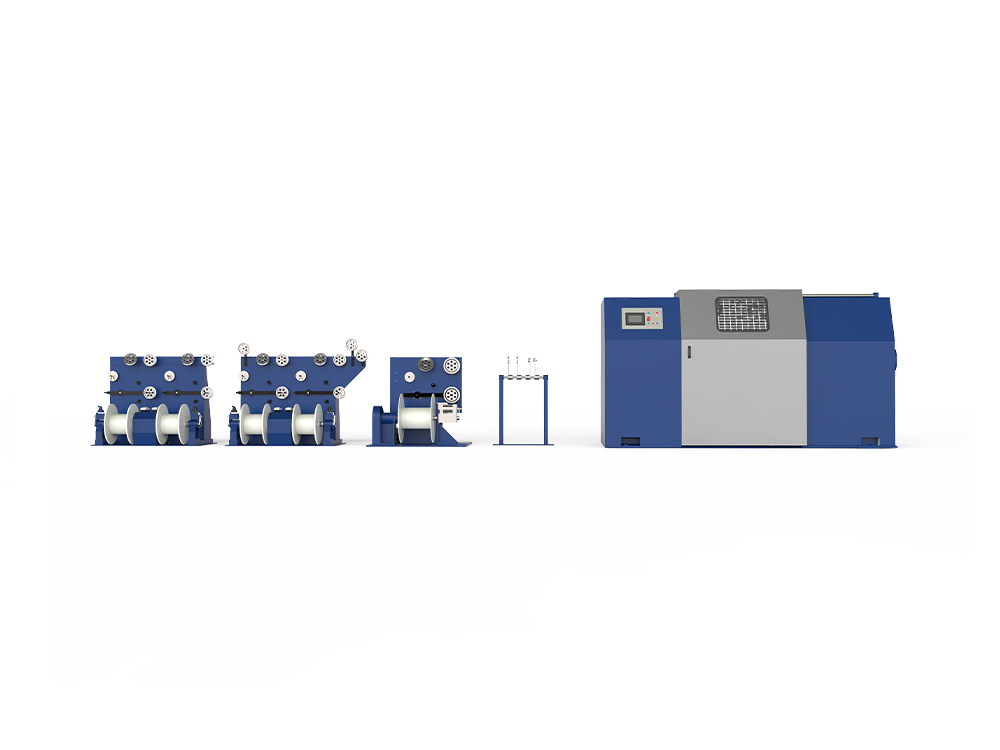

1, 적응 가능한 와이어 직경 범위: 1-3mm
2, 속도: 최대1200tpm
3, 피치 범위: 70-140mm
4, 장력 정확도: ±5%
5、미터 계산 정밀도: ±0.5%
1, 적응 가능한 와이어 직경 범위: 1-3mm
2, 속도: 최대1200tpm
3, 피치 범위: 70-140mm
4, 장력 정확도: ±5%
5、미터 계산 정밀도: ±0.5%
에이 물리적 발포 단열재 생산 라인 신호 무결성과 낮은 유전 손실이 중요한 요구 사항인 케이블을 위해 특별히 제작되었습니다. 화학적 발포와 달리 물리적 발포는 불활성 가스(일반적으로 질소)를 용융된 폴리머에 직접 주입하여 균일하고 미세한 셀 구조를 만들어 절연체의 유전 상수를 크게 감소시킵니다. 그 결과, 감쇠와 누화를 줄이면서 고주파 신호를 더 빠르게 전송하는 케이블 코어가 탄생했습니다. 생산 설정을 최적화하고 최신 성능 표준을 충족하려는 제조업체에...
READ MORE케이블 테이크업 및 페이오프는 생산 라인 전체에서 도체 또는 완성된 케이블을 보빈, 릴 및 드럼에 넣고 빼는 두 가지 반대 권선 작업을 의미합니다. 지불은 소스 스풀에서 재료를 풀고 다음 프로세스에 공급합니다. 테이크업은 처리된 케이블을 받아 제어된 장력 하에서 대상 스풀에 깔끔하게 감습니다. 에이 케이블 페이오프 및 테이크업 기계 속도, 장력, 횡방향 제어를 동기화하여 이 두 가지 동작을 수행하는 장비입니다. 이것이 없으면 절연, 외장, 연선 또...
READ MORE케이블 제조 공정은 다음과 같습니다. 다단계 산업 작업 흐름 원시 구리 또는 알루미늄 도체를 전기, 데이터 또는 기계 응용 분야에 사용할 수 있는 완성된 절연 전선 제품으로 변환하는 것입니다. 와이어 드로잉 및 연선부터 절연 압출 및 최종 테스트까지 각 단계는 산업용 케이블 생산 라인 국제 안전 및 성능 표준을 충족하도록 엄격하게 통제됩니다. 이 프로세스를 이해하면 조달 엔지니어, 프로젝트 관리자 및 소싱 팀이 케이블 공급업체를 선...
READ MORE
물리적 폼 절연 생산 라인은 LAN 케이블 생산에 맞춰 제작된 고급 제조 시스템입니다. 각종 고성능 통신케이블 및 동축케이블 심선의 물리발포 절연가공에 적합합니다. 이 라인은 물리적 폼과 고체 압출 응용 분야를 모두 지원하는 IEEE 1394, CAT7, CAT8과 같은 LAN 케이블 코어 생산에 특히 적합합니다. 첨단 물리 발포 기술을 활용한 ...
See Details
Drawing-Insulation Tandem Line은 LAN 케이블 생산을 위해 특별히 설계된 통합 시스템입니다. 이는 와이어 드로잉, 어닐링, 예열, 압출 및 테이크업과 같은 여러 핵심 프로세스를 하나의 연속 생산 흐름으로 결합합니다. LAN 케이블 제조 분야에서 상당한 이점을 지닌 이 제품은 Cat5, Cat5e, Cat6 및 상위 카테고리를 ...
See Details
백트위스트 기능을 갖춘 페어 트위스팅 머신(Pair Twisting Machine)은 LAN 케이블 생산을 위해 특별히 설계된 핵심 장비입니다. 이는 특정 요구 사항에 따라 두 개의 절연 심선을 꼬는 데 주로 사용되며 꼬는 과정에서 개별 도체에 역꼬임을 적용합니다. 이는 네트워크 데이터 전송의 고성능 요구 사항을 충족하는 연선을 생성합니다. 이 기계는...
See Details
싱글 트위스트 케이블링 기계는 LAN 케이블 생산을 위해 특별히 설계된 핵심 장비입니다. 이는 특정 요구 사항에 따라 4개의 꼬인 쌍을 전체적으로 꼬는 데 주로 사용되며, 꼬는 과정에서 개별 쌍에 테이프 래핑을 적용합니다. 이를 통해 네트워크 데이터 전송의 고성능 요구 사항을 충족하는 케이블 코어의 생산이 보장됩니다. 이 기계는 Cat6, Cat7, ...
See Details
케이블 자켓 압출기 라인(Cable Jacket Extruder Line)은 케이블의 절연층과 자켓층을 형성하는 핵심 장비로, 그 성능이 제품 품질과 생산 효율성을 직접적으로 결정합니다. 당사에서 개발 및 제조한 압출 라인은 최첨단 산업 기술과 다년간의 실제 경험을 통합하여 우수한 성능과 안정적인 품질을 갖춘 효율적이고 지능적이며 신뢰할 수 있는 케이...
See Details
메쉬 권선기는 효율적이고 고품질의 케이블 권선을 보장하는 핵심 장비입니다. 성능은 포장 품질, 보관, 운송 편의성, 케이블의 전반적인 사용자 경험에 직접적인 영향을 미칩니다. 이 기계는 독특한 메쉬 스타일 코일링 구조를 갖추고 있어 전통적인 방법에서 흔히 발생하는 코일링 공정 중 엉킴이나 매듭과 같은 문제를 효과적으로 방지합니다. 코일형 케이블이...
See Details의 작동 원리는 무엇입니까? 더블 트위스트 케이블링 기계 ?
더블 트위스트 작동 원리
1. 더블 레이어 트위스트 구조: 기계에는 동기식으로 구동되는 두 개의 트위스트 시스템이 있습니다. 각 도체는 먼저 순방향으로 꼬인 다음 동일하거나 반대 방향으로 두 번째로 꼬여 "사전 꼬임-이중 꼬임" 복합 구조를 얻습니다.
2. 교차 꼬임 방향으로 전기적 성능 향상: 첫 번째 꼬임(S-twist)과 두 번째 꼬임(Z-twist)의 교대 배열은 도체 간의 상호 작용을 더욱 균일하게 만들어 신호 누화를 줄이고 인장 강도를 향상시킵니다.
3. 고정밀 장력 및 피치 제어: 장력(±5%) 및 피치(70-140mm)는 PLC 및 서보 모터에 의해 실시간으로 모니터링되어 각 코어의 일관된 비틀림을 보장하고 케이블의 기계적 및 전기적 일관성을 보장합니다.
4. 다양한 와이어 직경에 적용 가능: 1~3mm의 와이어 직경을 커버하도록 설계되었으며 한 번에 미세한 코어부터 두꺼운 코어까지 이중 연선을 완료할 수 있어 Cat5e, Cat6 및 더 빠른 속도의 케이블 요구 사항을 충족합니다.
| 핵심 포인트 | 설명 |
| 이중 단계 비틀림 | 기계에는 두 개의 동기화된 연선 시스템이 포함되어 있습니다. 첫 번째 시스템은 각 도체에서 예비(사전 꼬임)를 수행하고, 두 번째 시스템은 동일한 연선에서 두 번째 꼬임을 완료하여 "싱글 패스 이중 꼬임" 구조를 달성합니다. |
| 교차 방향(S-Z) 트위스트 | 첫 번째 트위스트(S 방향)와 두 번째 트위스트(Z 방향)가 인터리브되어 신호 균일성이 향상되고 혼선이 줄어들며 기계적 강도가 향상됩니다. |
| 정확한 장력 및 피치 제어 | PLC 및 서보 모터는 장력(±5%)과 피치(70-140mm)를 지속적으로 모니터링하여 모든 와이어에 대해 일관된 토크를 보장합니다. |
| 넓은 와이어 직경 호환성 | 1-3mm 와이어 직경용으로 설계되어 단일 설정으로 Cat5e, Cat6 및 고속 케이블의 가는 도체와 거친 도체를 모두 처리할 수 있습니다. |
더블 트위스트 케이블링 기계는 기존 연선 기계에 비해 생산 효율성을 얼마나 향상합니까?
생산 효율성 향상
1. 용량 비교: 이중 연선 기계는 120-170m/min(100mm 피치 기준)의 케이블링 속도를 달성할 수 있는 반면, 기존 단일 연선 기계는 45-60m/min에 불과하여 효율성이 약 2-3배 증가합니다.
2. 생산성 증가: 기존의 관형 연선 기계에 비해 이중 연선 기계는 생산 효율성을 4.5배 증가시켜 동일한 시간에 더 많은 연선을 완성할 수 있습니다.
3. 고속 작동 신뢰성: 듀얼 모터 동기 구동 및 서보 제어를 활용하여 속도와 장력의 동기화를 유지하고 속도 변화로 인한 품질 변동을 방지하며 고속에서 고품질 출력을 달성합니다.
4. 에너지 절약 및 공간 이점: 효율적인 기계 구조로 전력 소비가 감소하고 장비가 약 10,000m²만 차지하므로 중대형 생산 라인의 공간 레이아웃에 적합하여 전체 용량 활용도가 더욱 향상됩니다.
| 비교 지표 | 전통적인 좌초 기계 | 이중 트위스트 케이블링 기계 |
| 비틀린 효율성 | 단일 스테이지 비틀림, 제한된 출력 | 한 번의 패스로 2단계 비틀림이 수행되며 두 비틀림이 동기화됩니다. |
| 전체 용량 승수 | 기존 튜브형 연선 기계의 기본 용량 | 용량 증가 4.5× 더블 트위스트 기술 적용 |
| 최대 속도 | -600-800rpm(단일 트위스트) | 최대 1,500rpm(이중 트위스트) |
| 분당 트위스트 | -600tpm | 최대 1,200tpm (최대 1,700tpm) |
더블 트위스트 케이블링 기계로 멀티 코어 케이블을 동시에 묶을 수 있습니까?
1. 다중 도체의 동시 공급: 기계에는 6-12개의 도체를 동시에 공급할 수 있는 다중 채널 공급 시스템이 장착되어 단일 공급에서 여러 코어의 동시 이중 비틀림을 달성합니다.
2. 이중 연선 기술의 다중 코어 적응성: 이중 연선 기계의 연선 시스템은 각 도체에 대해 개별적으로 이중층 연선을 수행한 다음 동일한 코어 와이어에서 전체 연선을 수행하여 다중 코어 케이블의 각 코어가 동일한 비틀림과 장력을 갖도록 보장합니다.
3. 고성능 네트워크 케이블에 적용 가능: 이 기술은 Cat5e, Cat6 및 고속 산업 자동화 제어 케이블에 널리 사용되어 매우 높은 신호 무결성과 기계적 강도를 갖춘 멀티 코어 제품의 요구 사항을 충족합니다.
4. 유연한 사용자 정의 기능: 소프트웨어 매개변수 조정을 통해 다양한 코어 수, 와이어 직경 및 비틀림 요구 사항에 따라 신속하게 전환하여 "다용도를 위한 단일 기계"를 달성하고 장비 투자 및 디버깅 비용을 크게 줄일 수 있습니다.
| 특징 | 설명 |
| 다중 와이어 동기 피드 | 다중 레인 피드 채널이 장착되어 있어 다중 코어 연선을 위해 6-12개의 도체를 동시에 도입할 수 있습니다. |
| 멀티코어 더블 트위스트 기능 | 1600mm 다중 코어 와이어 이중 연선 연선 번칭 기계는 ≥0.12mm 와이어를 처리하고 단일 작업으로 모든 코어에 대해 이중 연선을 수행할 수 있습니다. |
| 고정밀 장력 및 비틀림 제어 | 자성 입자 또는 기계식 스프링 장력 장치와 선택 가능한 비틀림 방향을 사용하여 동시 처리 중에 모든 코어에 걸쳐 장력과 비틀림을 균일하게 유지합니다. |
| 고급 LAN 및 산업용 케이블에 적합 | Cat5e, Cat6 및 산업 자동화 제어 케이블에 널리 적용되어 엄격한 신호 충족 ‑ 무결성과 기계적 ‑ 강도 요구 사항. |
자주 묻는 질문(FAQ)
Q1: DoubleTwist 케이블링 기계의 에너지 소비 및 에너지 절약 효과는 무엇입니까?
A:기존 연선 기계에 비해 이중 트위스트 구조는 에너지 소비와 운영 비용을 크게 줄입니다.
Q2: DoubleTwist 케이블링 기계를 사용하기에 가장 적합한 산업은 무엇입니까?
A: 전력케이블, 통신광케이블, 항공우주용 고강도 스틸 와이어로프, 자동차 와이어링 하니스 등 고품질 다연선이 요구되는 제품에 적합합니다.
Q3: Zhangjiagang Dachen Machinery의 핵심 경쟁 우위는 무엇입니까?
A: 1997년에 설립되었으며 R&D 이력이 있고 연간 생산량이 5천만 위안을 초과합니다. 회사는 ISO9001:2008 품질 시스템 인증을 받은 국가 하이테크 기업입니다. R&D팀의 20% 이상을 수석 엔지니어로 구성해 기계구조부터 전기시스템까지 전 과정을 자체 개발할 수 있다.
Q4: Dachen Machinery는 맞춤형 비표준 케이블 생산 장비를 제공할 수 있습니까?
A:회사는 "기계 구조부터 전기 시스템까지 전체 프로세스의 자체 개발"에 중점을 두고 고객 요구에 맞는 맞춤형 비표준 서비스를 신속하게 제공하고 제공할 수 있습니다.
