See Details의 주요 구조적 구성 요소는 무엇입니까? 케이블 페이오프 및 테이크업 기계 ?

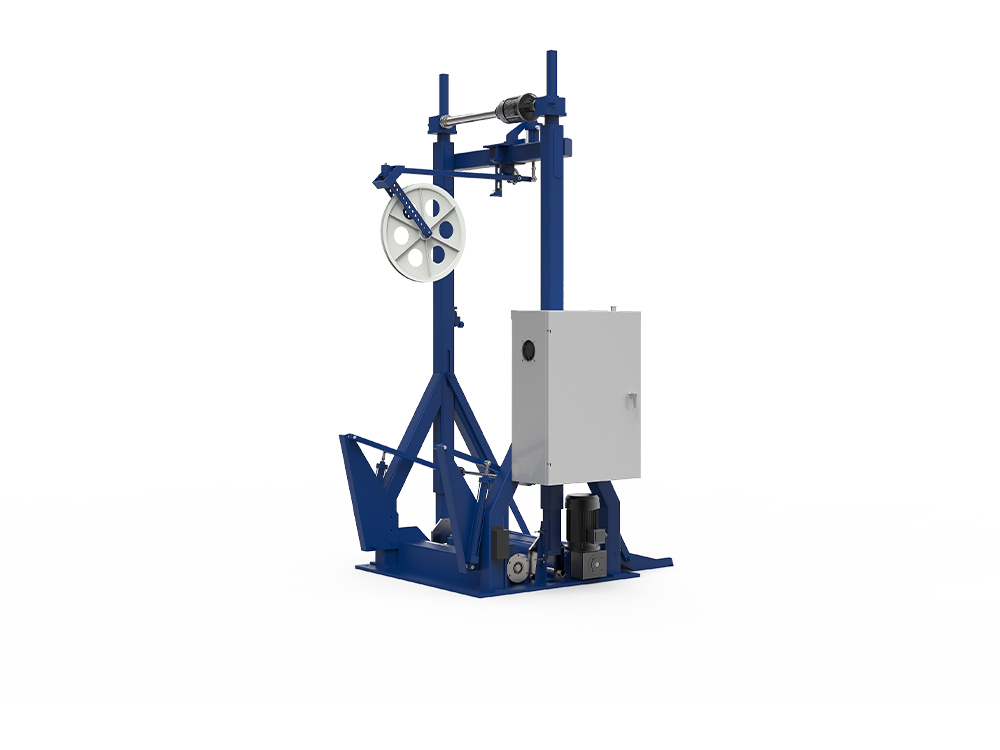

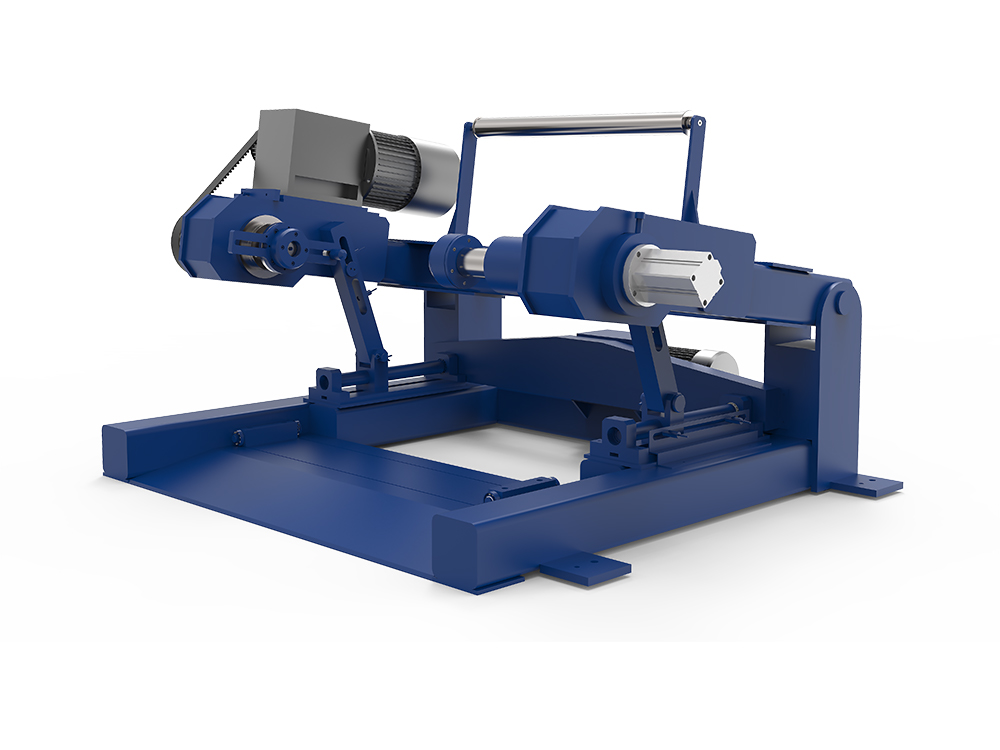

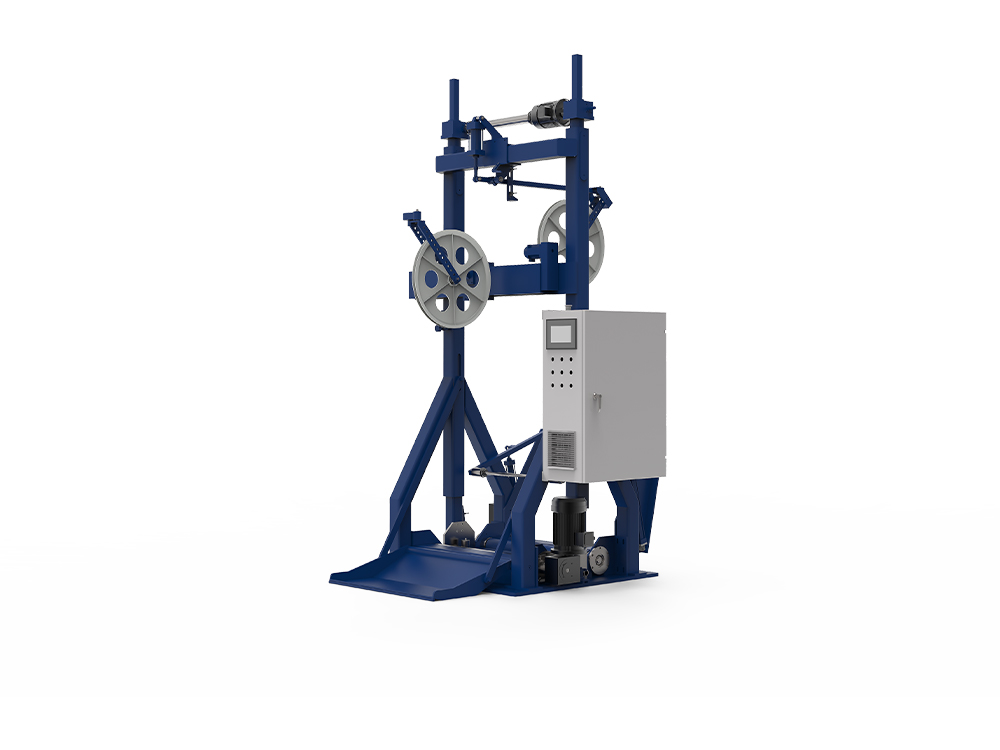

케이블 페이오프 및 테이크업 기계의 핵심 구조 구성 요소:
1. 고강도 전체 강철 프레임 및 베이스: 구부러지고 용접된 전체 강철 플레이트와 직사각형 강철 튜브의 조합을 활용하여 프레임은 노화 처리를 거쳐 강성과 내구성을 보장합니다.
베이스에는 미끄럼 방지 패드가 있는 강화된 베이스 플레이트가 있어 작동 중 충격과 진동을 효과적으로 방지합니다.
2. 전력 및 전송 시스템: 메인 드라이브는 주파수 변환기 속도 조절 기능을 갖춘 폐쇄 루프 AC 모터 제어를 사용하여 10-500N의 동적 장력 조정을 달성합니다.
변속기는 고정밀 기어박스 또는 강화 기어 감속기를 사용하여 높은 토크와 저소음 드럼 회전을 제공합니다.
3. 장력 제어 및 측정 장치: 폐쇄 루프 장력 센서와 PLC 제어를 사용하여 실시간 장력 모니터링 및 자동 보상을 달성하여 균일한 권선과 안정적인 장력을 보장합니다.
구리, 알루미늄 및 복합 도체 재료와 호환되는 Φ500-Φ1250mm의 스풀 크기를 지원합니다.
4. 드럼 및 되감기 메커니즘
샤프트리스 개폐 슬롯 구조를 갖춘 듀얼 드럼 설계로 크레인 없이도 드럼 적재 및 하역이 가능합니다.
PLC와 연동하여 자동 드럼 로딩/언로딩 메커니즘을 통해 24시간 연속 작동이 가능하여 되감기 시간이 크게 단축됩니다.
5. 제어 캐비닛 및 HMI
Siemens/Danfoss 주파수 변환기와 터치스크린을 활용하여 매개변수 설정, 오류 표시 및 원격 모니터링을 지원합니다.
| 주요 구성 요소 | 기능 및 특징 |
| 고강도 전체 강철 프레임 | 내식성과 강성을 위해 노화된 굽은 용접 강철판과 이음매 없는 강철 튜브; 기계 무게와 진동을 지원합니다. |
| 메인 드라이브 및 변속기 시스템 | 폐쇄 루프 제어 및 가변 주파수 속도 조절 기능을 갖춘 AC 모터(10‑500N 동적 장력) 기어 감속기 또는 헬리컬 기어박스는 높은 토크와 낮은 소음을 제공합니다. |
| 장력 조절 장치 | 실시간 장력 모니터링 및 자동 보상을 위한 장력 센서 PLC 폐쇄 루프; 구리, 알루미늄 및 복합 도체와 호환되는 Ø500‑Ø1250mm 스풀 수용 |
| 이중 스풀 및 샤프트가 없는 오프닝 슬롯 | 샤프트가 없는 개방형 슬롯이 있는 이중 스풀 교차 레이아웃을 통해 크레인 없이 스풀을 빠르게 슬라이드 인/슬라이드 아웃할 수 있습니다. |
| 자동 로딩/언로딩 메커니즘 | 스풀의 자동 그립, 정렬 및 잠금을 위한 위치 지정 레일이 있는 유압/공압 리프트 플랫폼; 24시간 연속 작동 지원 |
| 제어 캐비닛 및 HMI | 매개변수 설정, 오류 표시 및 원격 모니터링을 위한 Siemens/Danfoss 인버터 터치스크린 |
신속하고 자동 되감기 기능은 어떻게 구현되나요?
신속하고 자동 되감기 기능 구현 경로
1. 무축 개폐 슬롯 및 듀얼 드럼의 크로스 레이아웃
샤프트가 없는 개폐 슬롯 구조와 이중 드럼의 교차 레이아웃이 결합되어 추가 리프팅 장비 없이도 드럼 안팎으로 빠르게 미끄러질 수 있습니다.
2. 자동 드럼 로딩 및 언 로딩 메커니즘
위치 지정 가이드 레일과 함께 유압식 또는 공압식 리프팅 플랫폼을 통해 메커니즘은 드럼의 자동 그립, 위치 지정 및 잠금을 달성하여 "원클릭 되감기 변경"을 완료합니다.
이 장치는 PLC와 완전히 통합되어 롤 변경 후 장력 매개변수를 자동으로 보정하여 다음 롤이 즉시 안정적인 생산 상태에 들어갈 수 있도록 합니다.
3. PLC와 폐루프 제어의 협업 운영
롤 변경 명령은 PLC에 의해 발행됩니다. 시스템은 자동으로 와인딩을 중지하고, 드라이브를 전환하고, 장력을 보정하고, 새 롤을 시작합니다.
롤 위치 센서를 실시간으로 모니터링함으로써 롤 교환 과정에서 정확한 정렬이 보장되어 오류로 인한 장력 변동을 방지합니다.
4. 롤 교체 시간의 장점 예
위의 자동화 솔루션을 채택하면 롤 교환 시간을 기존 10~15분에서 2~3분으로 단축할 수 있어 효율적인 24시간 연속 작동이 가능합니다.
| 구현 | 참고자료 |
| 샤프트가 없는 개방형 슬롯 이중 스풀 교차 레이아웃 | 스풀을 동일한 평면에서 신속하게 밀어 넣거나 뺄 수 있으므로 리프팅 장비가 필요하지 않습니다. |
| 자동 로딩/언로딩 장치(유압/공압) | 위치 지정 레일이 있는 리프트 플랫폼은 "원버튼" 그립, 자동 정렬 및 잠금 기능을 구현합니다. 변경 시간이 10~15분에서 2~3분으로 단축되었습니다. |
| PLC 기반 폐쇄 루프 조정 | PLC에서 발행한 릴 변경 명령은 자동으로 작동을 중지하고, 구동을 전환하고, 장력을 보정하고, 새 릴을 시작하여 즉각적인 장력 안정성을 보장합니다. |
| 자동/수동 전환 모드 | 자동 또는 수동 릴 교체용 스위치가 장착되어 생산 요구에 따라 유연성을 제공하는 기계 |
기계 안전 보호 조치는 어떻게 구성됩니까?
기계 안전 보호 조치 구성 체계
1. 과부하 보호 및 오류 경고
프레임에는 장력 센서와 함께 실시간으로 모니터링하는 과부하 보호 장치가 내장되어 있습니다. 부하가 설정 범위를 초과하면 기계가 자동으로 멈추고 경보가 발생합니다.
제어 캐비닛에는 결함 표시등과 청각 및 시각적 경보가 장착되어 있어 운영자가 이상 현상을 즉시 감지하고 처리할 수 있습니다.
2. 비상정지 및 안전도어 인터록
IEC 60204-1 안전 표준을 충족하는 제어반 및 기계 본체의 주요 위치에 E-Stop 버튼이 장착되어 있습니다.
안전 도어 또는 보호 커버에는 인터록 스위치가 장착되어 있습니다. 도어가 닫히지 않으면 시스템이 자동으로 작동을 중지하여 작업자가 실수로 위험 구역에 들어가는 것을 방지합니다.
3. 공압/유압 브레이크 시스템
정지시나 비상정지시 급제동을 위한 공압식 브레이크 밸브를 채용하여 드럼의 관성회전으로 인한 2차 부상을 방지합니다.
4. 유지보수 조기경보 및 정기점검
PLC는 중요한 구성 요소의 작동 시간과 온도를 기록하여 미리 설정된 임계값에 도달하면 자동으로 유지 관리를 요청합니다.
모듈식 설계로 마모된 부품을 신속하게 교체할 수 있어 유지보수 중단 시간이 줄어듭니다.
| 구성 세부정보 | 참고자료 |
| 과부하 보호 및 오류 경고 | 메인 모터 및 장력 시스템의 기계적 과부하 장치 및 PLC 오류 경보; 한도 초과 시 자동 정지 및 시각/청각 경고 |
| 비상 정지(E-Stop) 및 안전 도어 인터록 | 제어반과 중요 기계 지점에 배치된 여러 개의 E-Stop 버튼 안전 도어 또는 가드가 연동되어 닫히지 않으면 기계가 정지함 |
| 공압/유압 브레이크 시스템 | 릴 교체 및 리프팅 메커니즘의 제동 밸브는 관성에 의한 2차 부상을 방지하기 위해 신속한 정지 기능을 제공합니다. |
| 리미트 스위치 및 보호 가드 | 스풀 리프트 및 측면 이동의 리미트 스위치는 모든 회전 부품을 덮는 가드와 결합되어 우발적인 위험 구역 진입을 방지합니다. |
| 유지보수 경고 및 정기점검 | PLC는 중요 구성 요소의 작동 시간과 온도를 기록합니다. 임계값에 도달하면 경고가 유지 관리를 트리거합니다. 모듈식 설계로 마모된 부품을 빠르게 교체할 수 있습니다. |
자주 묻는 질문(FAQ)
Q1:Cable Pay-Off & Take-Up Machine의 핵심 기능은 무엇입니까?
A:이 장비는 케이블 릴 풀기(페이오프) 및 되감기(테이크업)에 사용되며 고정밀 장력 제어, 자동 위치 지정 및 다양한 릴 직경에 대한 적응성을 달성합니다. 이는 와이어 연선, 압출, 피복 및 외장 공정에 널리 사용됩니다.
Q2: Pay-Off & Take-Up 기계는 어떤 유형의 케이블에 적합합니까?
A: 광섬유, 전력, 통신 및 특수 산업용 케이블의 다양한 사양에 적합합니다. 직경이 0.5mm~60mm이고 릴 직경이 800mm~1700mm인 대형 릴을 처리할 수 있습니다.
Q3: 주로 어떤 산업에 서비스를 제공합니까?
A:케이블, 광섬유, 플라스틱 가공 및 기타 특수 비표준 기계 산업.
Q4: 장비의 주요 구동 방식은 무엇입니까?
A:전기 구동, 유압 구동 또는 공압 구동이 있으며 요구 사항에 따라 선택할 수 있습니다.
